實芯聚乙烯絕緣聚氯乙烯護套同軸電纜
型號規格：RG58（50-3細纜）
產品名稱：實芯聚乙烯絕緣聚氯乙烯護套同軸電纜
執行標準：美國MIL-C-17標準和凌宇公司企業標準
1、應用：主要用于基帶信號傳輸，支持1到20兆赫的帶寬。50歐姆同軸線是為電信設備、移動基站和衛星通訊系統連接設備及天線設計。
2、產品說明：
◆特性阻抗：50Ω

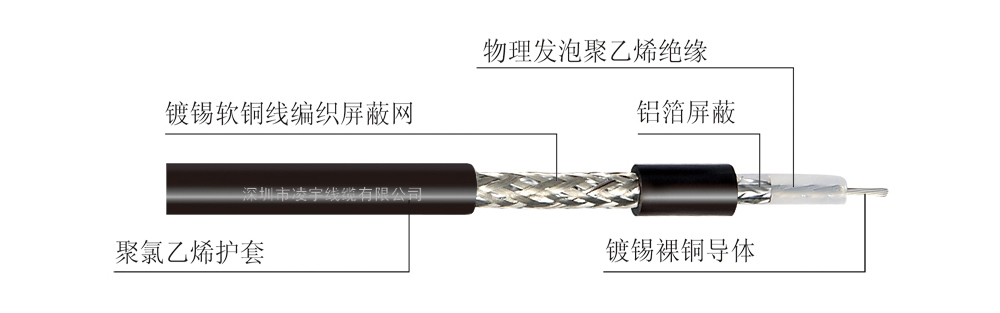

◆使用多支鍍錫軟銅絲絞合導體
◆實芯聚乙烯絕緣,聚氯乙烯護套
◆鋁箔屏蔽加鍍錫軟銅線編織屏蔽
◆適宜在-25℃~+70℃條件下使用
|
50歐姆實芯聚乙烯絕緣聚氯乙烯護套同軸電纜綜合參數（一） |
|
型 號 規 格 |
內導體 結 構 No./mm |
編織網屏蔽層 |
絕緣外徑 mm |
護套外徑 mm |
200MHz 特性阻抗 Ω |
產品參考標準 |
|
n根×0.12mm或0.10mm |
屏蔽類型 |
|
RG 58 |
19/0.18 |
96 |
鋁箔+鍍錫銅網 |
5.00±0.20 |
4.00±0.20 |
50±3.0 |
美國MIL-C-17F 及凌宇公司企業標準 |
|
50歐姆實芯聚乙烯絕緣聚氯乙烯護套同軸電纜綜合參數（二） |
|
型 號 規 格 |
內導體 電 阻 Ω/km |
20℃時衰減常數≤dB/100m |
20℃最小 絕緣電阻 ΜΩ/km |
屏蔽衰減200MHz ≥dB |
回波損耗 |
|
1MHz |
5MHz |
10MHz |
50MHz |
200MHz |
VHF ≥dB |
UHF ≥dB |
|
RG 58 |
42.24 |
1.9 |
4.3 |
5.9 |
12.5 |
24.5 |
5000 |
60 |
20 |
18 |
