實芯聚氯乙烯絕緣聚乙烯護套同軸電纜
型號規格：SYV 75-5（5C-2V）
產品名稱：實芯聚氯乙烯絕緣聚乙烯護套同軸電纜
執行標準：GB/T14864-1993和凌宇公司企業標準
1、應用：該產品(75-5至75-7)適用于下視頻閉路監控線路，通信系統及射（視）頻信號控制系統；無線電通訊傳輸系統。

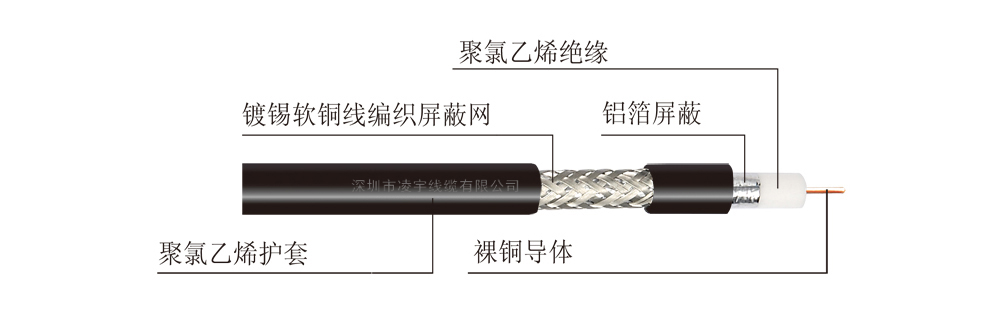

2、產品說明：
◆特性阻抗：75Ω
◆導體使用單支或多支裸銅線絞合
◆實芯聚乙烯絕緣,聚氯乙烯護套
◆鋁箔屏蔽加鍍錫軟銅線編織屏蔽
◆適宜在-25℃~+70℃條件下使用
|
75歐姆實芯聚乙烯絕緣聚氯乙烯護套同軸電纜綜合參數（一） |
|
型 號 規 格 |
內導體 結構 No./mm |
編織網屏蔽層 |
絕緣外徑 mm |
護套外徑 mm |
200MHz 特性阻抗 Ω |
產品參考標準 |
|
n根×
0.12mm
或
0.10mm |
屏蔽類型 |
|
SYV 75-2（2.5C-2V） |
8/0.12 |
64 |
裸銅網 |
2.40±0.13 |
4.00±0.20 |
75±3.0 |
GB/T14864-1993和 美國MIL-C-17F 以及 凌宇公司企業 標準 |
|
SYV 75-2（2.5C-2V） |
1/0.40 |
64 |
裸銅網 |
2.40±0.13 |
4.00±0.20 |
75±3.0 |
|
SYV 75-3（3C-2V） |
9/0.15 |
64 |
鋁箔+裸銅網 |
3.00±0.13 |
5.10±0.20 |
75±3.0 |
|
SYV 75-3（3C-2V） |
1/0.50 |
64 |
鋁箔+裸銅網 |
3.00±0.13 |
5.10±0.20 |
75±3.0 |
|
SYV 75-3（3C-2V） |
9/0.15 |
96 |
鋁箔+裸銅網 |
3.00±0.13 |
5.10±0.20 |
75±3.0 |
|
SYV 75-3（3C-2V） |
1/0.50 |
96 |
鋁箔+裸銅網 |
3.00±0.13 |
5.10±0.20 |
75±3.0 |
|
SYV 75-3（3C-2V） |
9/0.15 |
128 |
鋁箔+裸銅網 |
3.00±0.13 |
5.10±0.20 |
75±3.0 |
|
SYV 75-3（3C-2V） |
1/0.50 |
128 |
鋁箔+裸銅網 |
3.00±0.13 |
5.10±0.20 |
75±3.0 |
|
SYV 75-5（5C-2V） |
12/0.20 |
96 |
鋁箔+鍍錫銅網 |
4.80±0.20 |
7.20±0.30 |
75±3.0 |
|
SYV 75-5（5C-2V） |
1/0.80 |
96 |
鋁箔+鍍錫銅網 |
4.80±0.20 |
7.20±0.30 |
75±3.0 |
|
SYV 75-5（5C-2V） |
12/0.20 |
128 |
鋁箔+鍍錫銅網 |
4.80±0.20 |
7.20±0.30 |
75±3.0 |
|
SYV 75-5（5C-2V） |
1/0.80 |
128 |
鋁箔+鍍錫銅網 |
4.80±0.20 |
7.20±0.30 |
75±3.0 |
|
SYV 75-7（7C-2V） |
7/0.40 |
144 |
鋁箔+鍍錫銅網 |
7.25±0.25 |
10.00±0.30 |
75±3.0 |
|
SYV 75-7（7C-2V） |
1/1.15 |
144 |
鋁箔+鍍錫銅網 |
7.25±0.25 |
10.00±0.30 |
75±3.0 |
|
RG 59 （SYV75-4） |
1/0.643 |
64 |
鋁箔+裸銅網 |
3.71±0.15 |
5.90±0.20 |
75±3.0 |
|
RG 59 （SYV75-4） |
14/0.15 |
96 |
鋁箔+裸銅網 |
3.71±0.15 |
5.90±0.20 |
75±3.0 |
|
RG 59 （SYV75-4） |
1/0.643 |
96 |
鋁箔+裸銅網 |
3.71±0.15 |
5.90±0.20 |
75±3.0 |
|
RG 59 （SYV75-4） |
1/0.643 |
128 |
鋁箔+裸銅網 |
3.71±0.15 |
5.90±0.20 |
75±3.0 |
|
SYV75歐姆實芯聚乙烯絕緣聚氯乙烯護套同軸電纜綜合參數（二） |
|
型 號 規 格 |
內導體 電阻Ω/km |
20℃時衰減常數≤dB/100m |
20℃最小 絕緣電阻 ΜΩ/km |
屏蔽衰減200MHz ≥dB |
回波損耗 |
|
1MHz |
5MHz |
10MHz |
50MHz |
200MHz |
VHF ≥dB |
UHF ≥dB |
|
SYV 75-2（2.5C-2V） |
151.00 |
2.4 |
5.3 |
7.3 |
15.2 |
29.8 |
5000 |
60 |
20 |
18 |
|
SYV 75-3（3C-2V） |
96.64 |
1.9 |
4.3 |
5.9 |
12.4 |
24.3 |
5000 |
60 |
20 |
18 |
|
SYV 75-5（5C-2V） |
51.84 |
1.3 |
2.8 |
3.8 |
8.0 |
15.8 |
5000 |
60 |
20 |
18 |
|
SYV 75-7（7C-2V） |
22.22 |
0.8 |
1.9 |
2.6 |
5.5 |
11.0 |
5000 |
60 |
20 |
18 |
|
RG 59（SYV75-4） |
58.44 |
1.6 |
3.5 |
4.8 |
10.1 |
20.0 |
5000 |
60 |
20 |
18 |
