銅芯聚氯乙烯絕緣一般用途單芯軟導體電纜
型號規格：RV 1×49/0.25（1×2.5平方毫米）
產品名稱：銅芯聚氯乙烯絕緣一般用途單芯軟導體電纜
執行標準：GB/T5023.3-2008(等同采用IEC60227-3:1997)
1、應用：該系列產品（1×1.5 mm2至1×4.00mm2）適用于一般電子、電器及機械設備的內部配線等。
2、產品說明：

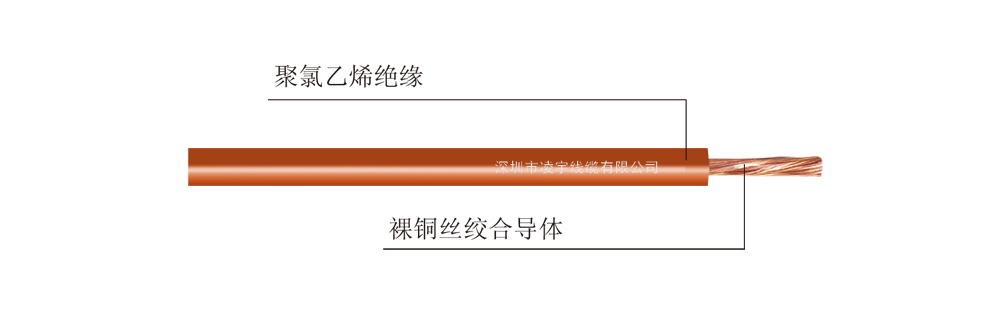

◆導體使用多支退火裸銅絲絞合
◆聚氯乙烯絕緣
◆額定電壓Uo/U為450/750V
◆長期允許工作溫度不超過70℃
|
AV、AVR、RV電線綜合技術參數
|
|
型 號 |
芯數× 標稱截面 mm2 |
導體結構 No./mm |
產品平均外徑 |
20℃時導體 電阻最大值 Ω/km |
70℃時絕緣 電阻最小值 ΜΩ·km |
產品執行標準 |
|
下限mm |
上限 mm |
|
AV |
1×0.12 |
1×1/0.40 |
— |
1.4 |
144.1 |
0.018 |
JB/T8734.4-2016 |
|
AV |
1×0.20 |
1×1/0.50 |
— |
1.5 |
92.3 |
0.015 |
|
AVR |
1×0.12 |
1×7/0.15 |
— |
1.5 |
158.0 |
0.016 |
|
AVR |
1×0.20 |
1×12/0.15 |
— |
1.6 |
92.3 |
0.013 |
|
AVR |
1×0.30 |
1×16/0.15 |
— |
2.0 |
69.2 |
0.014 |
|
RV |
1×0.50 |
1×28/0.15 |
1.9 |
2.3 |
39.0 |
0.013 |
GB/T5023.3-2008（等同采用IEC 60227-3:1997） |
|
RV |
1×0.75 |
1×24/0.20 |
2.1 |
2.5 |
26.0 |
0.011 |
|
RV |
1×1.00 |
1×32/0.20 |
2.2 |
2.7 |
19.5 |
0.010 |
|
RV |
1×1.50 |
1×48/0.20 |
2.8 |
3.4 |
13.3 |
0.010 |
|
RV |
1×2.50 |
1×49/0.25 |
3.4 |
4.1 |
7.98 |
0.009 |
|
RV |
1×4.00 |
1×56/0.30 |
3.9 |
4.8 |
4.95 |
0.007 |
